Solenso x SOLARC
Protección eléctrica

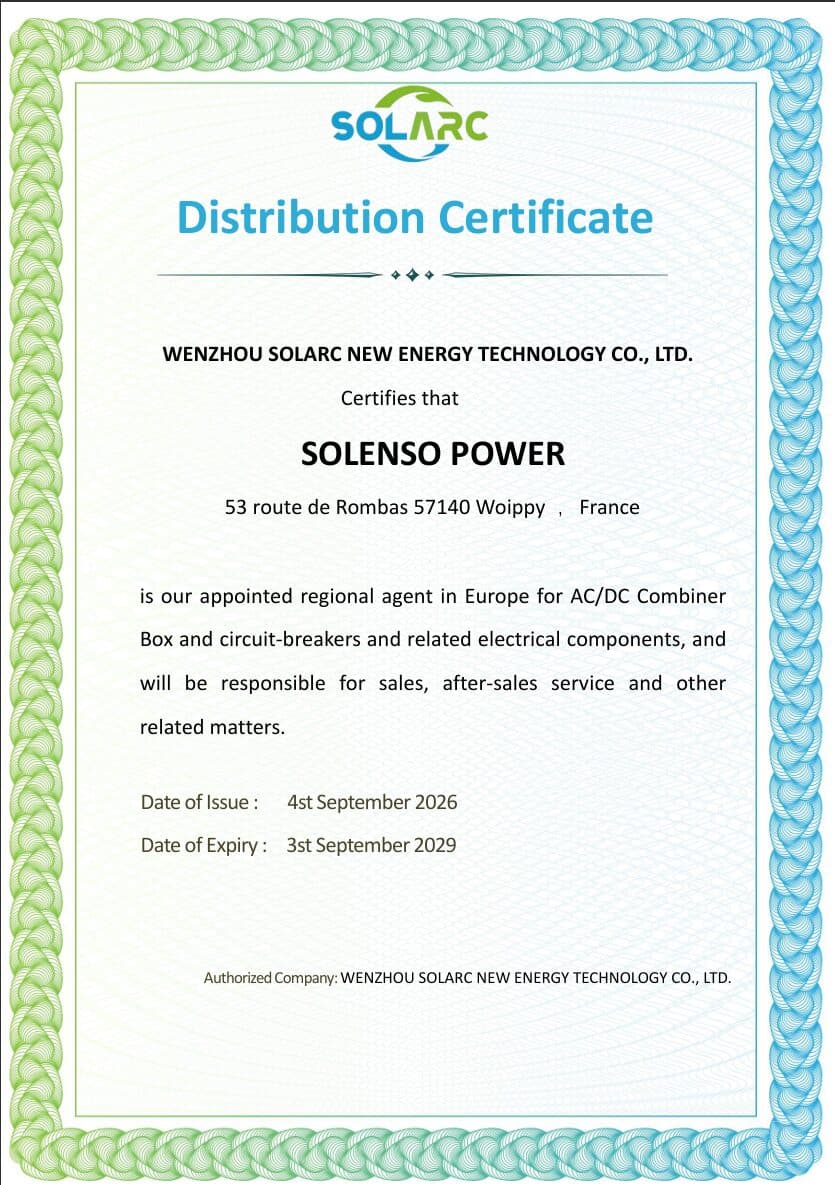

Magnetotérmicos, diferenciales tipo B, protectores de sobretensiones, conmutadores de redes, relés de tensión y contactores: la selección Solenso x SOLARC protege el cuadro eléctrico y la instalación fotovoltaica conectada a él. Solenso es su distribuidor oficial en Europa, con servicio posventa en Francia.
- referencias
- 8referencias
- familias de aparatos
- 6familias de aparatos
- poder de corte
- 10 kApoder de corte
- conmutación de respaldo
- < 50 msconmutación de respaldo
MCBInterruptor magnetotérmico
SOLARC SCB3-63
- Calibres
- 1 a 63 A
- Poder de Corte
- 6 kA o 10 kA
- Curvas
- B, C y D
- Norma
- IEC/EN 60898-1
RCBODiferencial magnetotérmico
SOLARC SCB3LE-63B tipo B
- Tipo de Diferencial
- Tipo B
- Sensibilidad
- 30 a 300 mA
- Calibres
- 6 a 63 A
- Polos
- 1P+N o 3P+N
SPDProtector de sobretensiones
SOLARC SCS-40 type 2
- Corriente Máxima
- Imax 40 kA
- Nivel de Protección
- Up ≤ 1,8 kV
- Corriente Nominal
- In 20 kA
- Tensión Uc
- 275 V AC
ATSConmutador automático de redes
SOLARC SCTS2-63
- Tiempo de Conmutación
- < 50 ms
- Calibres
- 6 a 63 A
- Polos
- 2P o 4P
- Clase
- PC, IEC 60947-6-1
ATSConmutador automático de redes
SOLARC SCTS3-100
- Calibres
- 16 a 100 A
- Tiempo de Conmutación
- < 50 ms
- Polos
- 2P, 3P o 4P
- Clase
- PC, AC-33iB
OUVPProtector de sobretensión y subtensión
SOLARC SCS6-VA2 monofásico
- Corriente Máxima
- 40, 63, 80 o 100 A
- Umbral de Sobretensión
- 130 a 300 V
- Umbral de Subtensión
- 80 a 210 V
- Precisión
- < 1 %
OUVPProtector de sobretensión y subtensión
SOLARC SCS6-N6VA2 trifásico
- Alimentación
- Trifásica 380/400 V
- Defectos Vigilados
- Tensión, corriente, fases
- Pantalla
- 6 displays LED
- Precisión
- 2 % en tensión
CTContactor modular
SOLARC SCH8-40
- Corriente AC-7a
- 40 A
- Corriente AC-7b
- 18 A
- Bobina
- 230 V AC, 50/60 Hz
- Contactos
- 2 NA, 1 NA + 1 NC o 2 NC
Distribuidor oficial SOLARCProtección eléctrica y fotovoltaica
Proteger una instalación solar, del panel al cuadro
Una instalación fotovoltaica añade una fuente de energía al cuadro eléctrico y, con ella, nuevos riesgos. La protección eléctrica empieza por un magnetotérmico dimensionado según la corriente de salida del inversor, completado con una protección diferencial. Algunos inversores y cargadores de vehículo eléctrico pueden producir fugas en corriente continua que ciegan un diferencial convencional: el diferencial magnetotérmico tipo B SCB3LE-63B las detecta. Conectados a los paneles del tejado y a la red, los equipos también están expuestos a los rayos por ambos lados, de ahí el protector de sobretensiones tipo 2 SCS-40 en el cuadro.
Después llegan las protecciones que mantienen la instalación disponible. El relé SCS6-N6VA2 corta la alimentación cuando la tensión de una fase se desvía, antes de que los aparatos sufran, y la restablece solo. El conmutador de redes SCTS2-63 pasa a un grupo electrógeno o a un inversor aislado en menos de 50 ms cuando cae la red. Por último, el contactor SCH8-40 permite controlar un termo con el excedente de producción sin que su potencia pase por el módulo de mando. Toda la gama se monta en carril DIN de 35 mm y cumple las normas IEC y EN.
La protección eléctrica Solenso x SOLARC es un cuadro seguro, una instalación solar que produce sin interrupciones y un interlocutor único.
