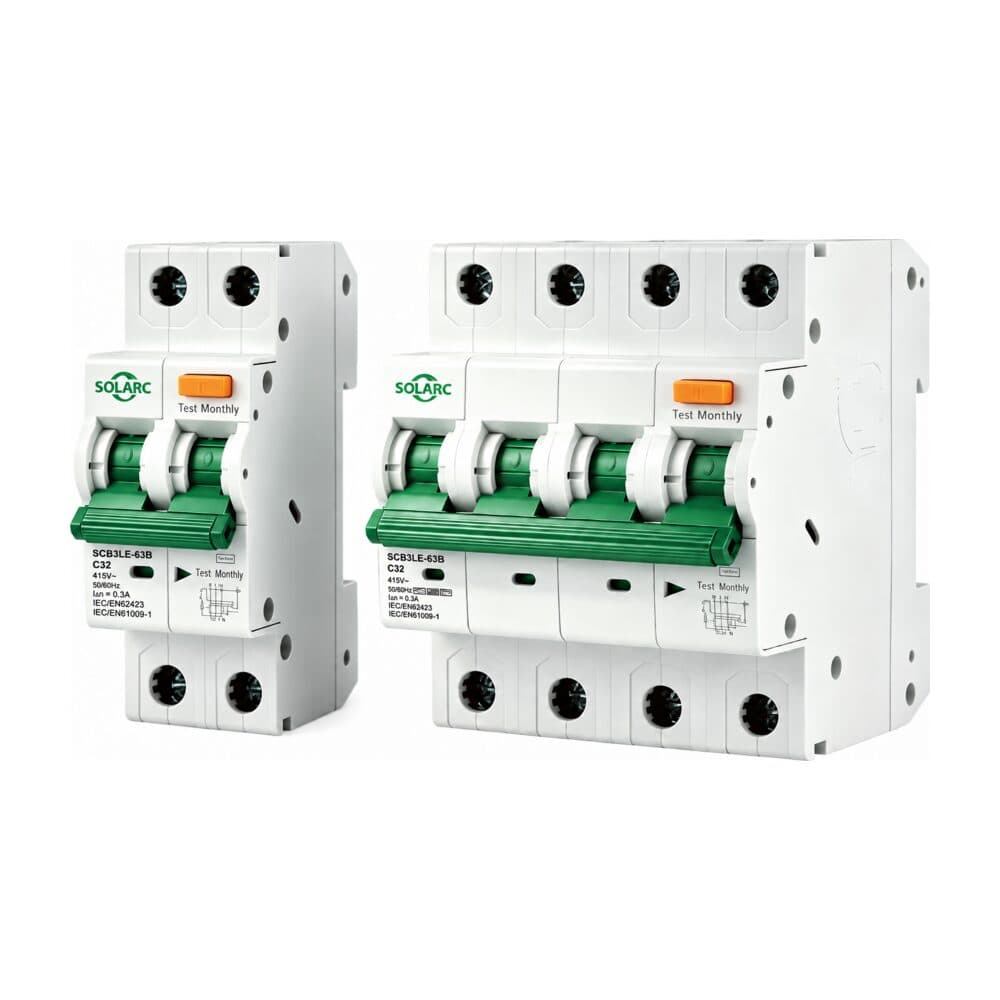

Diferencial magnetotérmico
SOLARC SCB3LE-63B tipo B
SOBREINTENSIDADES Y FUGAS A TIERRA, INCLUIDAS LAS CONTINUAS, EN UN SOLO APARATO
- Tipo de Diferencial
- Tipo B
- Sensibilidad
- 30 a 300 mA
- Calibres
- 6 a 63 A
- Polos
- 1P+N o 3P+N
Dos protecciones en un solo módulo
Disparadores térmico, magnético y diferencial reunidos: el circuito queda protegido contra sobrecargas, cortocircuitos y fugas a tierra. Corte en 0,1 s como máximo a la corriente diferencial asignada, en redes de 230/400 V y 50/60 Hz.
El tipo B, para las fugas en continua
Un diferencial tipo B detecta las corrientes de defecto alternas, continuas pulsantes y continuas lisas. Estas últimas, que pueden producir algunos inversores, cargadores de vehículo eléctrico y variadores, ciegan a un diferencial tipo A o AC.
Calibres y sensibilidades a elegir
Calibres de 6 a 63 A en curvas B, C o D, sensibilidades de 30, 50, 100 o 300 mA. Protección opcional contra sobretensiones permanentes, con un umbral Uvo de 280 V ±5 %.
Certificado y robusto
Conforme a la norma IEC 61009-1, marcados CE, SEMKO, CCC y CB. Poder de corte de 6 o 10 kA, 10 000 maniobras mecánicas, indicador de posición de contactos y de defecto diferencial.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCB3LE-63B | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCB3LE-63/1P+N | C32, C40 o C63, tipo B, 300 mA, monofásico |
| SCB3LE-63/3P+N | C32, C40 o C63, tipo B, 300 mA, trifásico |
| Características eléctricas | |
| Número de polos | 1P+N, 3P+N |
| Tensión asignada | 230/400 V (240/415 V) |
| Corriente asignada de la caja | 63 A |
| Calibres | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Curvas de disparo | B, C, D |
| Frecuencia | 50/60 Hz |
| Tensión asignada de aislamiento Ui | 500 V |
| Tensión soportada al impulso Uimp | 4 kV |
| Poder de corte Icn / Ics | 6 o 10 kA / 6 o 7,5 kA |
| Protección diferencial | |
| Tipo | B: defectos alternos, continuos pulsantes y continuos lisos |
| Sensibilidad IΔn | 30, 50, 100 o 300 mA |
| Tiempo máximo de corte a IΔn | 0,1 s |
| Protección contra sobretensiones | Opcional, Uvo = 280 V ±5 % |
| Instalación | |
| Montaje | Carril DIN de 35 mm |
| Sección máxima de conexión | 25 mm² |
| Par de apriete máximo | 3,5 N·m |
| Grado de protección | IP20 |
| Sentido de alimentación | Por arriba y por abajo |
| Altitud | ≤ 2000 m |
| Temperatura de almacenamiento | -35 a +70 °C |
| Vida útil y normas | |
| Resistencia mecánica | 10 000 maniobras |
| Resistencia eléctrica | 4 000 maniobras |
| Norma | IEC 61009-1 |
| Certificaciones | CE, SEMKO, CCC, CB |
Preguntas frecuentes
¿Cuándo hace falta un diferencial tipo B?
En cuanto un aparato del circuito puede producir una corriente de defecto continua lisa: cargador de vehículo eléctrico sin detección integrada de fugas continuas, inversor cuyo fabricante exige un tipo B, variador de velocidad o bomba de calor con motor controlado. Un diferencial tipo A o AC puede entonces quedar cegado y no disparar. El cargador Solenso EV+ integra una detección de 6 mA DC y le basta un tipo A aguas arriba.
Ver el cargador Solenso EV+Diferencial magnetotérmico o interruptor diferencial: ¿qué diferencia hay?
El interruptor diferencial solo detecta las fugas a tierra y debe combinarse con magnetotérmicos para proteger contra sobrecargas. El diferencial magnetotérmico reúne las dos funciones en un solo aparato por circuito: un defecto solo corta el circuito afectado y el resto de la instalación sigue alimentado.
¿Qué sensibilidad elegir: 30 mA o 300 mA?
Los 30 mA protegen a las personas contra la electrocución: es la sensibilidad de los circuitos finales de una vivienda. Las sensibilidades de 100 y 300 mA protegen contra incendios y se colocan en cabecera de la instalación, donde aseguran la selectividad con los 30 mA situados aguas abajo.
