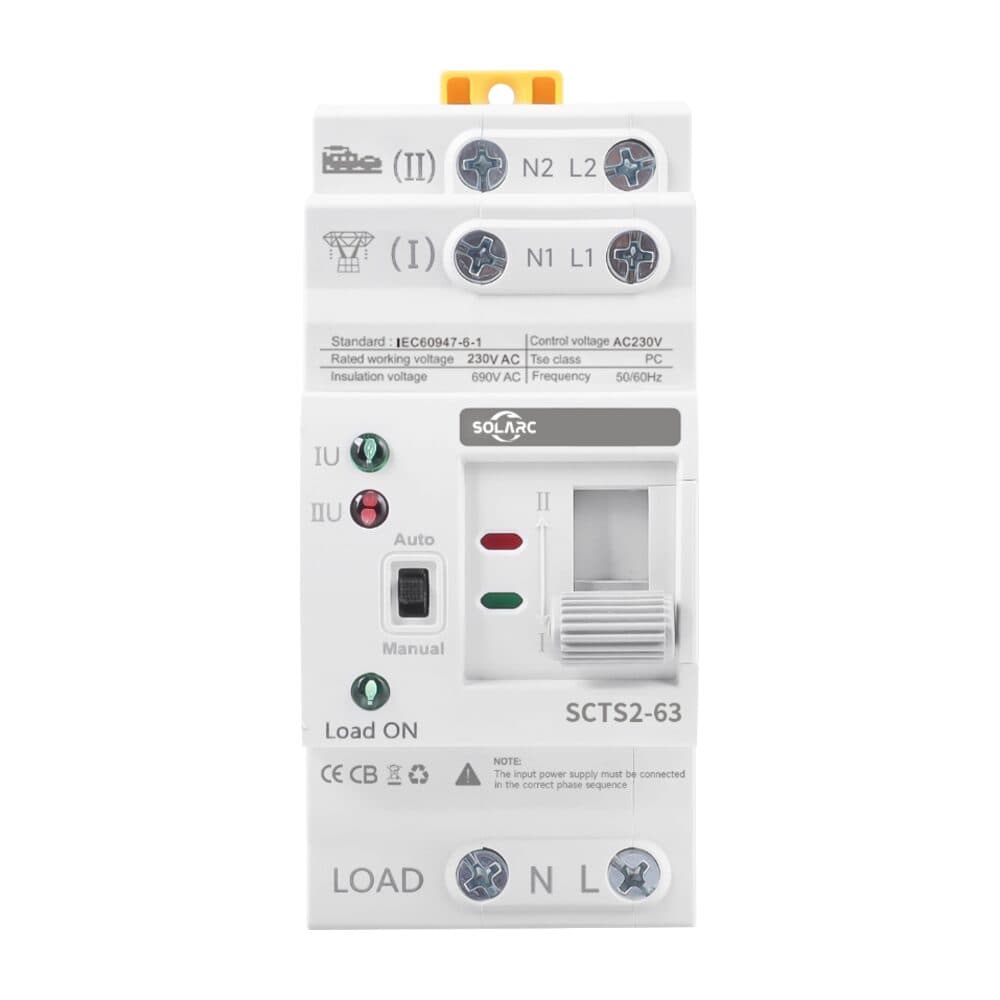

Conmutador automático de redes
SOLARC SCTS2-63
CONMUTACIÓN AUTOMÁTICA ENTRE RED Y FUENTE DE RESPALDO EN MENOS DE 50 MS
- Tiempo de Conmutación
- < 50 ms
- Calibres
- 6 a 63 A
- Polos
- 2P o 4P
- Clase
- PC, IEC 60947-6-1
La fuente de respaldo toma el relevo
El conmutador vigila la fuente normal (I). Ante un fallo, pasa la carga a la fuente de respaldo (II) y vuelve en cuanto la normal se restablece. A 230 V, corta por debajo de 175 V y por encima de 270 V, y vuelve a 190 V y 250 V.
Automático o manual
Selector Auto / Manual en el frontal, maneta de maniobra e indicadores de fuente normal, fuente de respaldo y carga alimentada. El indicador parpadea una vez en subtensión y dos veces en sobretensión.
Red, grupo o inversor
Conmutación entre la red pública, un grupo electrógeno o un inversor de onda senoidal pura de al menos 3000 W. Categoría de empleo AC-31B, clase PC.
Compacto, en carril DIN
108 × 50,5 × 78 mm en 2P, 108 × 82,5 × 78 mm en 4P, en carril DIN o atornillado. Tensión de aislamiento de 690 V, tensión soportada al impulso de 8 kV, 4000 maniobras mecánicas.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCTS2-63 | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCTS2-63/2P | 63 A, monofásico, CE |
| SCTS2-63/4P | 63 A, trifásico, CE |
| Características eléctricas | |
| Calibres Ie | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Número de polos | 2P, 4P |
| Tensión asignada de empleo | 110, 220, 230, 380 o 400 V AC |
| Frecuencia | 50/60 Hz |
| Tensión asignada de aislamiento | 690 V |
| Tensión soportada al impulso | 8 kV |
| Clase | PC |
| Categoría de empleo | AC-31B |
| Corriente de cortocircuito condicional | 50 kA, protección con fusible RT16-00 63 A |
| Mando y umbrales | |
| Tensión de mando Us | 220 o 110 V AC, 50/60 Hz, del 85 al 110 % de Us |
| Tiempo de conmutación | < 50 ms |
| Subtensión (220 V) | Corte a 175 V ±5 V, retorno a 190 V ±5 V |
| Sobretensión (220 V) | Corte a 270 V ±5 V, retorno a 250 V ±5 V |
| Fuente inversor | Onda senoidal pura, 3000 W mínimo |
| Circuito auxiliar | 110 a 400 V AC, Ie = 5 A |
| Instalación y vida útil | |
| Dimensiones (Al × An × Pr) | 108 × 50,5 × 78 mm (2P), 108 × 82,5 × 78 mm (4P) |
| Montaje | Carril DIN o atornillado |
| Resistencia mecánica | 4000 maniobras |
| Resistencia eléctrica | 1500 maniobras |
| Norma | IEC 60947-6-1 |
| Marcados | CE, CB |
Preguntas frecuentes
¿Para qué sirve un conmutador automático de redes?
Alimenta una instalación, o parte de sus circuitos, desde una segunda fuente cuando falla la primera: grupo electrógeno, inversor aislado con batería o segunda acometida. La conmutación se hace sin intervención, igual que el regreso a la fuente normal.
Hacer validar el esquema por nuestro equipo¿Se apagan los aparatos durante la conmutación?
El corte dura menos de 50 ms. La iluminación, la calefacción, los electrodomésticos y la mayoría de los motores siguen funcionando sin que se note. Un ordenador o un equipo de red sí puede reiniciarse: conviene protegerlo con un sistema de alimentación ininterrumpida.
