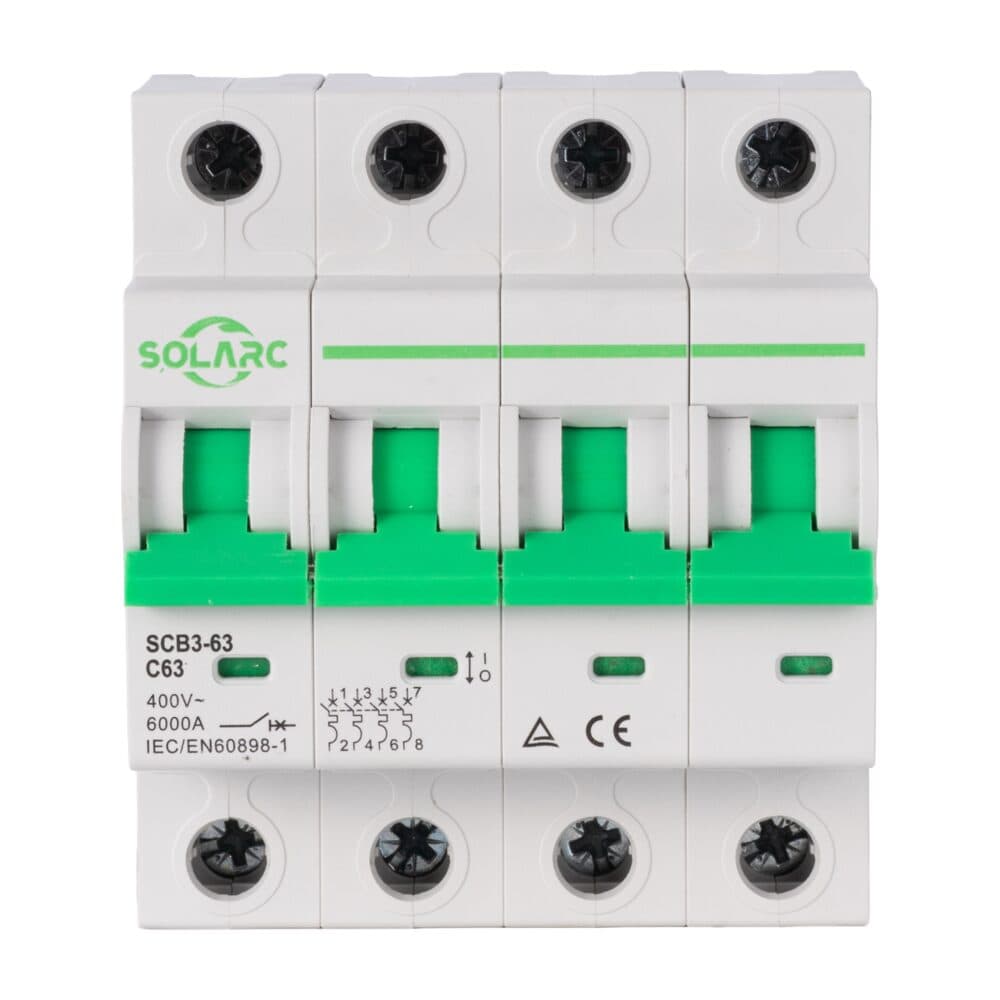

Interruptor magnetotérmico
SOLARC SCB3-63
PROTECCIÓN CONTRA SOBRECARGAS Y CORTOCIRCUITOS, DE 1 A 63 A
- Calibres
- 1 a 63 A
- Poder de Corte
- 6 kA o 10 kA
- Curvas
- B, C y D
- Norma
- IEC/EN 60898-1
De 1P a 4P, de 1 a 63 A
Trece calibres de 1 a 63 A, en 1, 2, 3 o 4 polos de 18 mm cada uno. Tensión de empleo de 230/400 V, 50/60 Hz, alimentación por arriba o por abajo.
Tres curvas de disparo
Curva B (3 a 5 In) para grandes longitudes de cable, curva C (5 a 10 In) para uso general, curva D (10 a 20 In) para motores y transformadores con fuerte corriente de arranque.
Poder de corte de hasta 10 kA
Versiones de 6 kA y 10 kA, tensión soportada al impulso de 4 kV y tensión de aislamiento de 500 V. Disparo magnetotérmico conforme a la norma IEC/EN 60898-1.
Diseñado para durar
20 000 maniobras mecánicas y 4 000 eléctricas. Bornes IP20, frontal IP40, conexión de hasta 25 mm² con un par de 2 a 2,5 N·m.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCB3-63 | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCB3-63/2P | 32, 40 o 63 A, 10 kA, monofásico |
| SCB3-63/4P | 32, 40 o 63 A, 10 kA, trifásico |
| Características eléctricas | |
| Número de polos | 1P, 2P, 3P, 4P |
| Tensión asignada de empleo | 230/400 V (1P, 2P), 400 V (3P, 4P) |
| Corriente asignada de la caja | 63 A |
| Calibres | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Poder de corte en cortocircuito | 6 kA o 10 kA |
| Tensión asignada de aislamiento Ui | 500 V |
| Tensión soportada al impulso Uimp | 4 kV |
| Frecuencia | 50/60 Hz |
| Curvas de disparo | B (3 a 5 In), C (5 a 10 In), D (10 a 20 In) |
| Instalación | |
| Anchura por polo | 18 mm |
| Grado de protección | IP40 en el frontal, IP20 en los bornes |
| Sección de conexión | Hasta 25 mm² |
| Par de apriete | 2 a 2,5 N·m |
| Temperatura de referencia | 30 °C |
| Sentido de alimentación | Por arriba o por abajo |
| Vida útil y normas | |
| Resistencia mecánica | 20 000 maniobras |
| Resistencia eléctrica | 4 000 maniobras |
| Normas | IEC/EN 60898-1, GB/T 10963.1 |
Preguntas frecuentes
¿Qué curva de magnetotérmico elegir: B, C o D?
La curva C sirve para la gran mayoría de los circuitos de una vivienda o un local terciario: enchufes, iluminación, calefacción. La curva B dispara antes y se reserva a las grandes longitudes de cable, donde la corriente de cortocircuito es baja. La curva D tolera la fuerte corriente de arranque de motores, bombas y transformadores sin disparar.
¿Hace falta un magnetotérmico de 6 kA o de 10 kA?
El poder de corte debe ser al menos igual a la corriente de cortocircuito prevista en el punto de instalación. En una vivienda conectada a la red de baja tensión, 6 kA suele bastar. La versión de 10 kA se impone cerca de un transformador y en instalaciones terciarias o industriales. Este cálculo corresponde al instalador.
Ver toda la gama de protección¿Cómo proteger la salida de un inversor fotovoltaico?
El calibre se elige según la corriente de salida máxima indicada en la ficha técnica del inversor y según la sección del cable. Se completa con una protección diferencial y un protector de sobretensiones en el cuadro, ya que el inversor está conectado a la red y expuesto a sus sobretensiones.
Ver el protector SOLARC SCS-40
