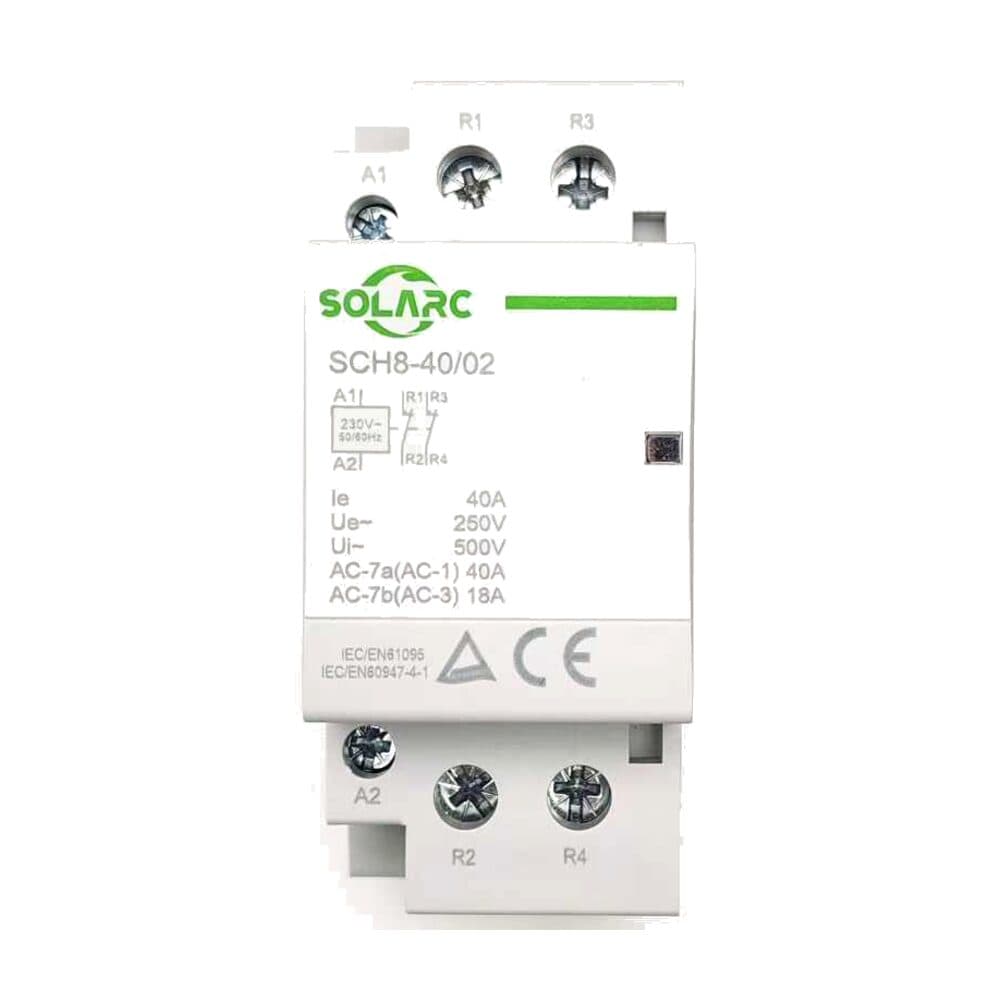

Contactor modular
SOLARC SCH8-40
MANDO DEL TERMO, LA CALEFACCIÓN, LAS BOMBAS Y LA ILUMINACIÓN DESDE EL CUADRO
- Corriente AC-7a
- 40 A
- Corriente AC-7b
- 18 A
- Bobina
- 230 V AC, 50/60 Hz
- Contactos
- 2 NA, 1 NA + 1 NC o 2 NC
Tres configuraciones de contactos
SCH8-40/20 con dos contactos normalmente abiertos, SCH8-40/11 con uno abierto y uno cerrado, SCH8-40/02 con dos contactos normalmente cerrados. Dos módulos de ancho en carril DIN.
Para los usos del edificio
Mando de la iluminación, la calefacción, la ventilación, las bombas y el termo. 40 A en AC-7a para cargas poco inductivas, 18 A en AC-7b para motores domésticos.
Control con el excedente solar
Gobernado por un módulo de gestión energética, el contactor pone en marcha el termo cuando la producción fotovoltaica supera el consumo. El módulo solo actúa sobre la bobina, el contactor corta la potencia.
Conforme a las normas del edificio
Conforme a las normas IEC/EN 61095 e IEC 60947-4-1, marcado CE. Tensión de empleo de 250 V, tensión de aislamiento de 500 V, bobina de 230 V AC a 50 o 60 Hz.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCH8-40/20 | SCH8-40/11 | SCH8-40/02 | |
|---|---|---|---|
| Referencias ofrecidas por Solenso | |||
| SCH8-40/02 | 40 A, bobina de 230 V AC, 2 contactos NC, CE | ||
| Características eléctricas | |||
| Contactos | 2 NA | 1 NA + 1 NC | 2 NC |
| Corriente AC-7a (AC-1) | 40 A | ||
| Corriente AC-7b (AC-3) | 18 A | ||
| Tensión asignada de empleo Ue | 250 V | ||
| Tensión asignada de aislamiento Ui | 500 V | ||
| Tensión de bobina | 230 V AC, 50/60 Hz | ||
| Instalación y normas | |||
| Anchura | 2 módulos | ||
| Montaje | Carril DIN de 35 mm | ||
| Normas | IEC/EN 61095, IEC 60947-4-1 | ||
| Marcado | CE | ||
Preguntas frecuentes
¿Por qué usar un contactor para controlar un termo?
Una resistencia de termo de 3000 W consume unos 13 A durante horas. Los relés de los módulos domóticos y de los gestores de energía no están pensados para ese servicio continuo. El módulo actúa sobre la bobina del contactor, que soporta 40 A en carga resistiva y corta la potencia en su lugar.
Descubrir el EMS Shelly Solenso¿Contactos normalmente abiertos o cerrados?
Con contactos normalmente abiertos (NA), el circuito solo está alimentado mientras la bobina recibe la orden: es el caso de la marcha forzada o del arranque con excedente solar. Con contactos normalmente cerrados (NC), el circuito está alimentado de forma permanente y la orden lo corta: es el principio del deslastre.
Ver toda la gama de protección
