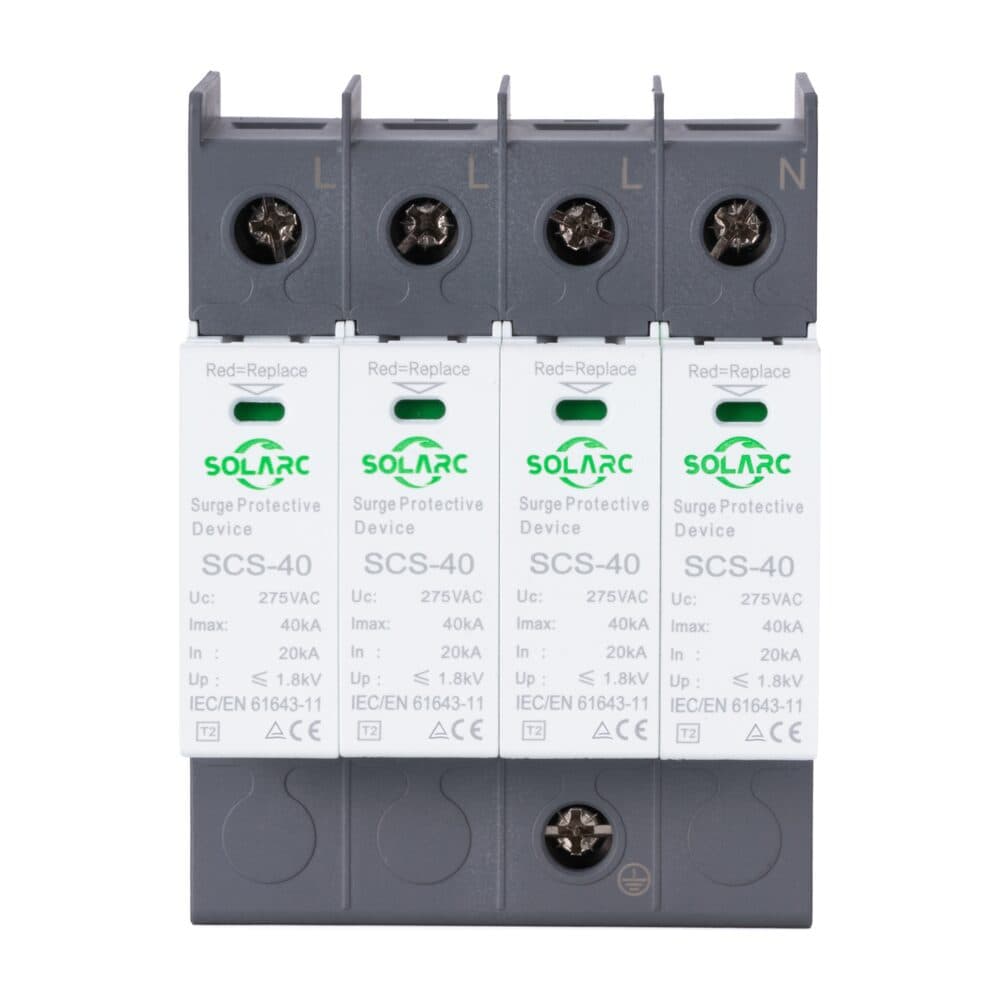

Protector de sobretensiones
SOLARC SCS-40 type 2
PROTECTOR DE SOBRETENSIONES AC TIPO 2 PARA CUADROS DE 230/400 V, CON MÓDULOS ENCHUFABLES
- Corriente Máxima
- Imax 40 kA
- Nivel de Protección
- Up ≤ 1,8 kV
- Corriente Nominal
- In 20 kA
- Tensión Uc
- 275 V AC
Protección tipo 2 del cuadro
El protector deriva a tierra las sobretensiones transitorias debidas a rayos y maniobras en la red antes de que lleguen a los aparatos. Conforme a la norma IEC/EN 61643-11, para redes de 230/400 V, de 1P a 4P.
Todos los esquemas de conexión a tierra
Compatible con los esquemas TN-S, TN-C, TT e IT. Tensión máxima de servicio continuo Uc de 275 V.
Sustitución sin desmontaje
Módulos enchufables con indicador: verde en servicio, rojo para sustituir. El cartucho se cambia sin retirar la base ni rehacer el cableado.
Respuesta en menos de 25 ns
Envolvente de nailon reforzado ignífugo UL94 V-0, IP20, de -40 a +80 °C. Conductor de tierra de 16 a 35 mm², montaje en carril DIN de 35 mm.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCS-40 | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCS-40/2 | 275 V AC, Imax 40 kA, tipo 2, monofásico |
| SCS-40/4 | 275 V AC, Imax 40 kA, tipo 2, trifásico |
| Características eléctricas | |
| Clase de ensayo | Tipo 2 (T2) |
| Tensión asignada de la red | 230/400 V |
| Tensión máxima de servicio continuo Uc | 275 V |
| Corriente nominal de descarga In | 20 kA |
| Corriente máxima de descarga Imax | 40 kA |
| Nivel de protección Up | ≤ 1,8 kV |
| Tiempo de respuesta | ≤ 25 ns |
| Número de polos | 1P, 2P, 3P, 4P |
| Esquemas de conexión a tierra | TN-S, TN-C, TT, IT |
| Instalación | |
| Montaje | Carril DIN de 35 mm |
| Conductor de tierra recomendado | 16 a 35 mm², flexible multifilar |
| Material de la envolvente | Nailon reforzado ignífugo UL94 V-0 |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | -40 a +80 °C |
| Señalización | Verde en servicio, rojo para sustituir |
| Norma | IEC/EN 61643-11 |
Preguntas frecuentes
¿Es obligatorio un protector de sobretensiones en una instalación fotovoltaica?
Los reglamentos de baja tensión lo exigen en algunos casos, en particular cuando el edificio tiene pararrayos o se encuentra en una zona muy expuesta a los rayos, y piden una evaluación del riesgo en los demás. Una instalación solar es especialmente sensible: el inversor une los paneles del tejado con el cuadro y queda expuesto a sobretensiones por ambos lados.
Protector tipo 1, tipo 2 o tipo 3: ¿cuál elegir?
El tipo 1 evacua parte de la corriente de un rayo directo y se impone con pararrayos. El tipo 2, como el SCS-40, protege el cuadro principal contra las sobretensiones que llegan por la red: es la protección más habitual en vivienda. El tipo 3 completa al tipo 2 junto a los aparatos sensibles alejados del cuadro.
¿Hace falta también un protector en el lado de continua?
Sí, cuando los cables que bajan de los paneles son largos o están expuestos. El lado de continua necesita un protector fotovoltaico específico, dimensionado para la tensión de las cadenas de paneles. La gama SOLARC ofrece modelos de hasta 1500 V DC, presentados en el catálogo descargable.
