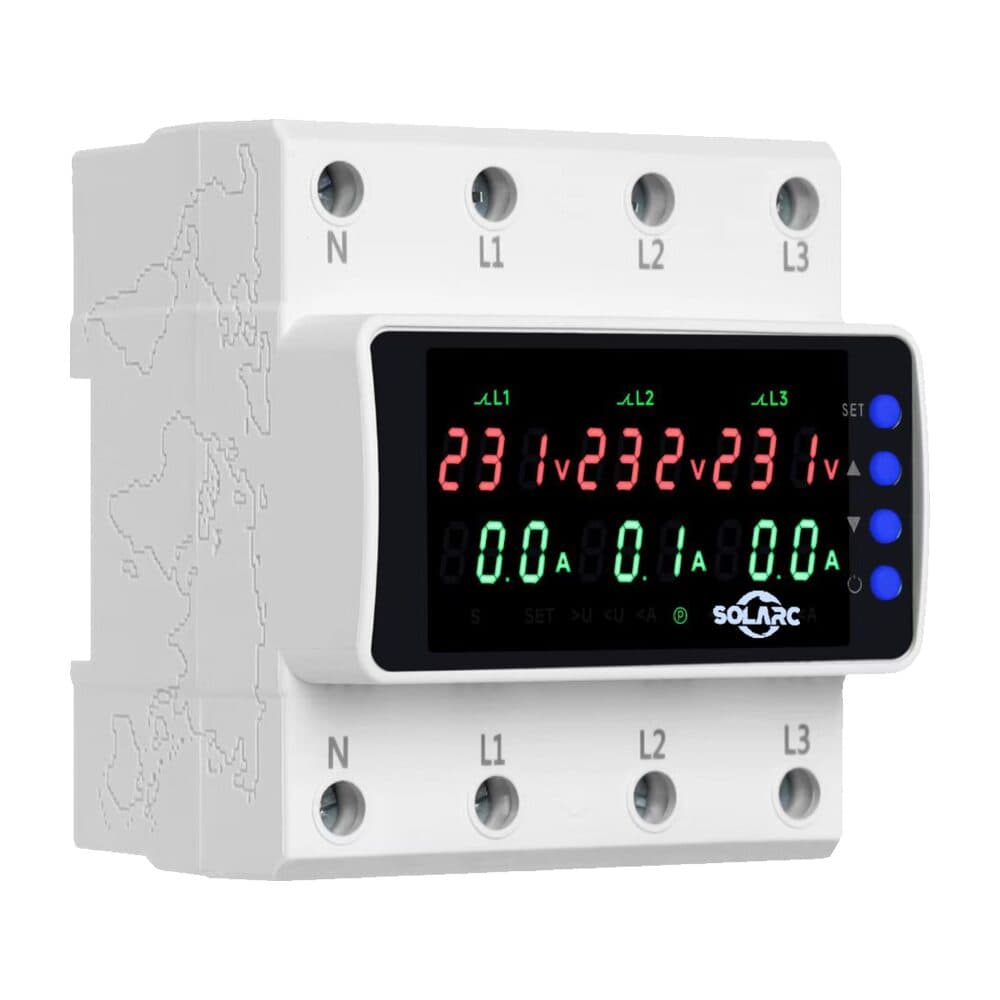

Protector de sobretensión y subtensión
SOLARC SCS6-N6VA2 trifásico
VIGILA LAS TRES FASES Y CORTA AL PRIMER DEFECTO DE TENSIÓN
- Alimentación
- Trifásica 380/400 V
- Defectos Vigilados
- Tensión, corriente, fases
- Pantalla
- 6 displays LED
- Precisión
- 2 % en tensión
Cinco defectos vigilados
Sobretensión, subtensión, sobreintensidad, desequilibrio entre fases y orden de fases incorrecto. Si el orden se invierte, la pantalla indica L1-L3-L2 y la salida se corta.
Las tres fases a la vista
Seis displays LED muestran de forma permanente la tensión y la corriente de L1, L2 y L3, con una precisión del 2 % en tensión. Unos indicadores señalan las alertas de sobretensión, subtensión y sobreintensidad.
Ajuste y rearme
Umbrales ajustables con las teclas Set, arriba y abajo, histéresis de 5 V, temporización de 10 s en el desequilibrio. Reconexión automática al volver una tensión normal, rearme manual tras una sobreintensidad persistente.
En carril DIN
Rango de funcionamiento de 120 a 300 V por fase, de 40 a 70 Hz. Tres contactos de salida NA, tensión de aislamiento de 450 V, IP20, de -25 a +55 °C, 100 000 maniobras.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCS6-N6VA2 | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCS6-N6VA2 | 380 V AC, trifásico |
| Características eléctricas | |
| Tensión asignada de alimentación | 380 V AC trifásica |
| Rango de funcionamiento | 120 a 300 V AC por fase |
| Frecuencia asignada | 40, 50, 60 o 70 Hz |
| Precisión de medida de tensión | 2 % en todo el rango |
| Tensión asignada de aislamiento | 450 V |
| Contactos de salida | 3 NA |
| Protecciones | |
| Defectos vigilados | Sobretensión, subtensión, sobreintensidad, desequilibrio, orden de fases |
| Histéresis | 5 V en sobretensión, subtensión y desequilibrio |
| Temporización de desequilibrio | 10 s |
| Reconexión | Automática al volver la tensión |
| Entorno y vida útil | |
| Grado de protección | IP20 |
| Grado de contaminación | 3 |
| Temperatura de funcionamiento | -25 a +55 °C |
| Humedad | < 50 % a 40 °C, sin condensación |
| Altitud | ≤ 2000 m |
| Resistencia eléctrica y mecánica | 100 000 maniobras |
| Montaje | Carril DIN de 35 mm |
Preguntas frecuentes
¿Por qué proteger una instalación contra sobretensiones y subtensiones?
Un corte del neutro aguas arriba puede llevar algunos aparatos a cerca de 400 V y destruirlos en segundos. A la inversa, una tensión demasiado baja hace que motores y compresores se calienten. El relé corta la alimentación en cuanto la tensión sale de los umbrales ajustados y la restablece automáticamente cuando vuelve a la normalidad.
¿Qué diferencia hay con un protector de sobretensiones transitorias?
El protector de sobretensiones transitorias evacua picos de unos microsegundos, causados por rayos o maniobras de la red. Este relé vigila las desviaciones duraderas de la tensión, que se miden en segundos o minutos. Los dos aparatos son complementarios y se colocan uno junto al otro en el cuadro.
Ver el protector SOLARC SCS-40
