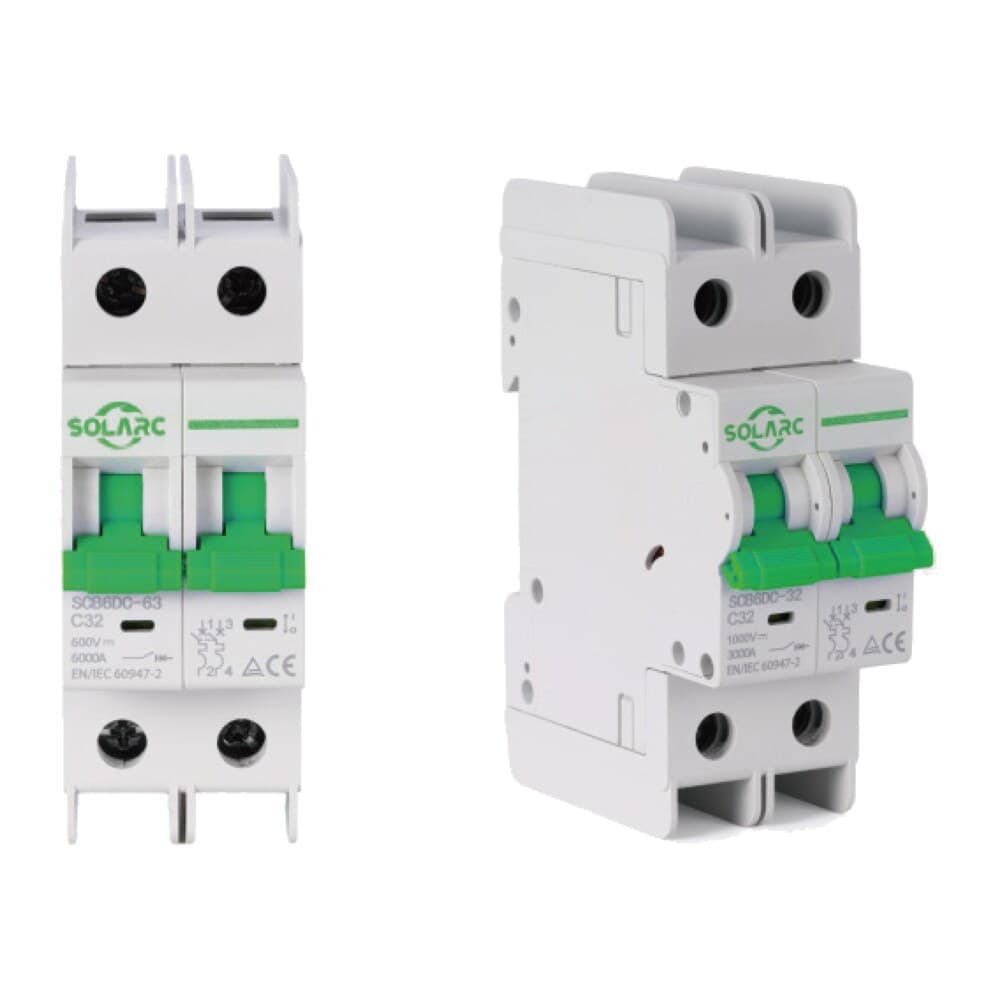

Magnetotérmico CC fotovoltaico SOLARC SCB6DC-32

Q: ¿SCB6DC-32 o SCB6DC-63?

El SCB6DC-32 cubre los calibres de cadena hasta 32 A y alcanza 1.000 V CC con solo dos polos. El SCB6DC-63 llega a 63 A y a 1.200 V en cuatro polos, con un poder de corte de 10 kA: está pensado para circuitos agrupados, baterías y las tensiones más altas.

Q: ¿Cómo elegir el calibre?

El calibre depende de la corriente de cortocircuito de los módulos de la cadena, de la sección del cable y de la corriente de entrada admitida por el inversor, indicadas en sus fichas técnicas. Este cálculo corresponde al instalador.

HASTA 1.000 V CC EN DOS POLOS, PARA CADENAS FOTOVOLTAICAS

Calibres: 6 a 32 A
Poder de Corte: 6 kA
Tensión Máxima: 1.000 V CC
Norma: IEC 60947-2

1.000 V CC en dos polos
Tensión de empleo de 500 V por polo: 500 V en 1P y 1.000 V en 2P. Un bipolar basta para cortar una cadena fotovoltaica de 1.000 V, donde el SCB6DC-63 necesita cuatro polos.
No polarizado
Se conecta en cualquier sentido, lo que elimina el riesgo de inversión durante el montaje. Protege módulos, inversores y baterías contra sobrecargas y cortocircuitos.
Calibres de cadena, de 6 a 32 A
Siete calibres de 6 a 32 A, en curva B, C o D, poder de corte de 6 kA, aislamiento de 1.200 V CC. IP40 en los laterales, IP20 en los bornes, de -40 a +60 °C, en carril DIN de 35 mm.

Documentación para descargar

Catalogue-SOLARC-Guide-de-selection-FR.pdf

*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.

Características técnicas

Características eléctricas
	SCB6DC-32
Número de polos	1P, 2P
Tensión asignada de empleo	500 V (1P), 1.000 V (2P) CC
Corriente máxima de la caja	32 A
Calibres	6, 10, 13, 16, 20, 25, 32 A
Tensión asignada de aislamiento	1.200 V CC
Tensión de choque	6 kV
Poder de corte de servicio Ics	6 kA
Poder de corte último Icu	6 kA
Distancia de arco	50 mm
Tipo de disparo	Magnetotérmico
Curvas de disparo
Disparo térmico	Sin disparo a 1,13 In (≥ 1 h), disparo a 1,45 In (< 1 h)
Curva B	Sin disparo a 4 In, disparo a 7 In (< 0,1 s)
Curva C	Sin disparo a 7 In, disparo a 10 In (< 0,1 s)
Curva D	Sin disparo a 10 In, disparo a 15 In (< 0,1 s)
Instalación
Grado de protección	IP40 en los laterales, IP20 en los bornes
Sección de conexión	2,5 a 25 mm²
Par de apriete	2 a 2,5 N·m
Temperatura de funcionamiento y almacenamiento	-40 a +60 °C
Resistencia al calor húmedo	Clase 2
Montaje	Carril DIN de 35 mm
Vida útil y normas
Resistencia mecánica	20.000 maniobras
Resistencia eléctrica	300 maniobras
Normas	IEC 60947-2, GB/T 14048.2
Conformidad	CE, RoHS

Preguntas frecuentes

¿SCB6DC-32 o SCB6DC-63?

El SCB6DC-32 cubre los calibres de cadena hasta 32 A y alcanza 1.000 V CC con solo dos polos. El SCB6DC-63 llega a 63 A y a 1.200 V en cuatro polos, con un poder de corte de 10 kA: está pensado para circuitos agrupados, baterías y las tensiones más altas.

Ver el SCB6DC-63

¿Cómo elegir el calibre?

El calibre depende de la corriente de cortocircuito de los módulos de la cadena, de la sección del cable y de la corriente de entrada admitida por el inversor, indicadas en sus fichas técnicas. Este cálculo corresponde al instalador.
