AC BOX y acopladores AC
Los cuadros AC BOX reúnen la medición, las protecciones y la conexión a la red de los microinversores, las baterías y las cargas, entregados cableados y conformes a NF C 15-100. Los acopladores AC SoWave añaden una batería a una instalación de microinversores ya en servicio.
Conformes a NF C 15-100
Monofásico o Trifásico
Protecciones Integradas
Entregados Cableados
Estancos IP65
Seguimiento por DTU

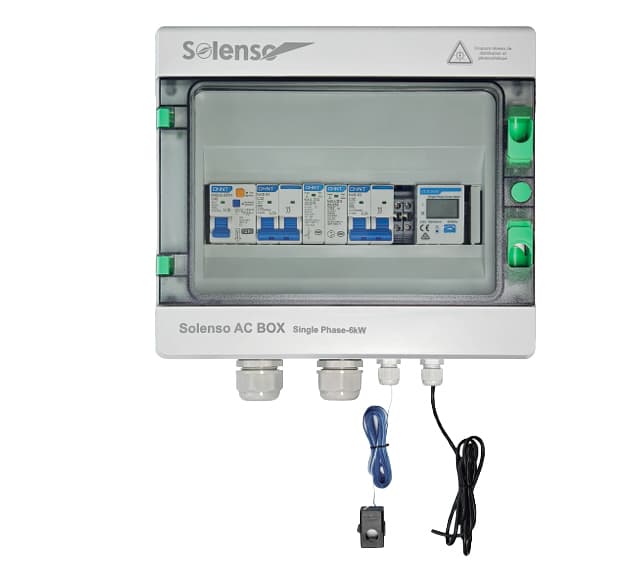

AC BOX-S6
Gestión avanzada de la distribución AC para sistemas fotovoltaicos
Compatibilidad universal: Compatible con todos los sistemas de 230 V AC y conforme a la norma NF C 15-100. Enlaza microinversores, baterías y cargas.
Protección integrada completa: Equipado con contador DTSU666, magnetotérmico 4P C32A, diferencial 4P C40A 30 mA y protector contra sobretensiones de 20 kA preinstalados. Protección total de la red doméstica.
Seguimiento en tiempo real: Conexión directa al DTU de Solenso para visualizar de forma continua la producción y el consumo en la plataforma Solenso.
Instalación inmediata: Cuadro monobloque totalmente cableado, listo para instalar sin montaje adicional.
Certificación IP65: Cuadro estanco con doble aislamiento, diseñado para exterior y resistente a temperaturas de -35 °C a 70 °C.
Formato compacto y optimizado: Dimensiones: 297 × 257 × 138 mm. Refrigeración por convección natural, sin ventilador.

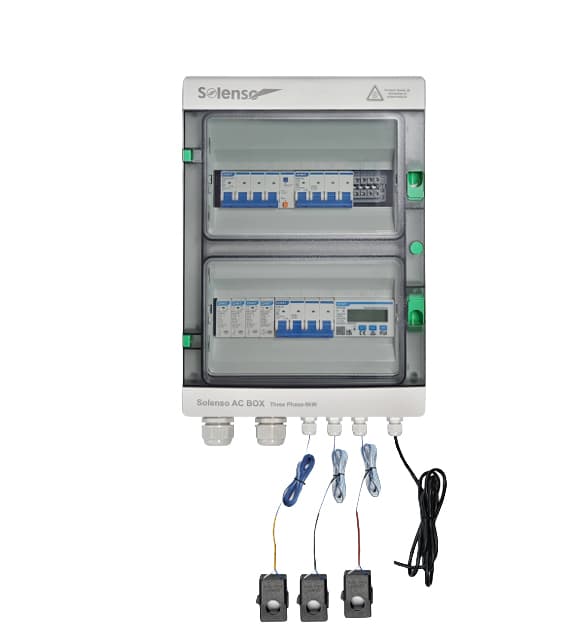

AC BOX T9
Gestión avanzada de la distribución AC para sistemas fotovoltaicos
Amplia compatibilidad: Cuadro AC apto para sistemas de 230/400 V AC, compatible con microinversores, baterías y cargas.
Protección completa: Contador DTSU666, magnetotérmico 4P C32A, diferencial 4P C40A 30 mA y protector contra sobretensiones de 20 kA integrados.
Instalación simplificada: Diseño monobloque listo para instalar, sin montajes complejos.
Seguimiento en tiempo real: Comunicación con el DTU para visualizar la producción y el consumo.
Fiabilidad IP65: Cuadro estanco con doble aislamiento, diseñado para exterior, de -35 °C a 70 °C.
Diseño duradero: Refrigeración natural y formato compacto (418 × 297 × 138 mm).
AC BOX S-lite
Cuadro AC monofásico ligero, hasta 10 kW
Protecciones integradas: Contador DDSU666, magnetotérmico 2P C32A, dos diferenciales magnetotérmicos (300 mA tipo B y 30 mA tipo A) y protector contra sobretensiones de 20 kA.
Potencia: Entrada FV y salida de hasta 10 kW, corriente asignada de 43,5 A a 230 V CA.
Fiabilidad IP65: Cuadro con doble aislamiento, diseñado para exterior, de -35 °C a 70 °C.
Seguimiento en tiempo real: Comunicación con el DTU para seguir la producción y el consumo en la aplicación Solenso.

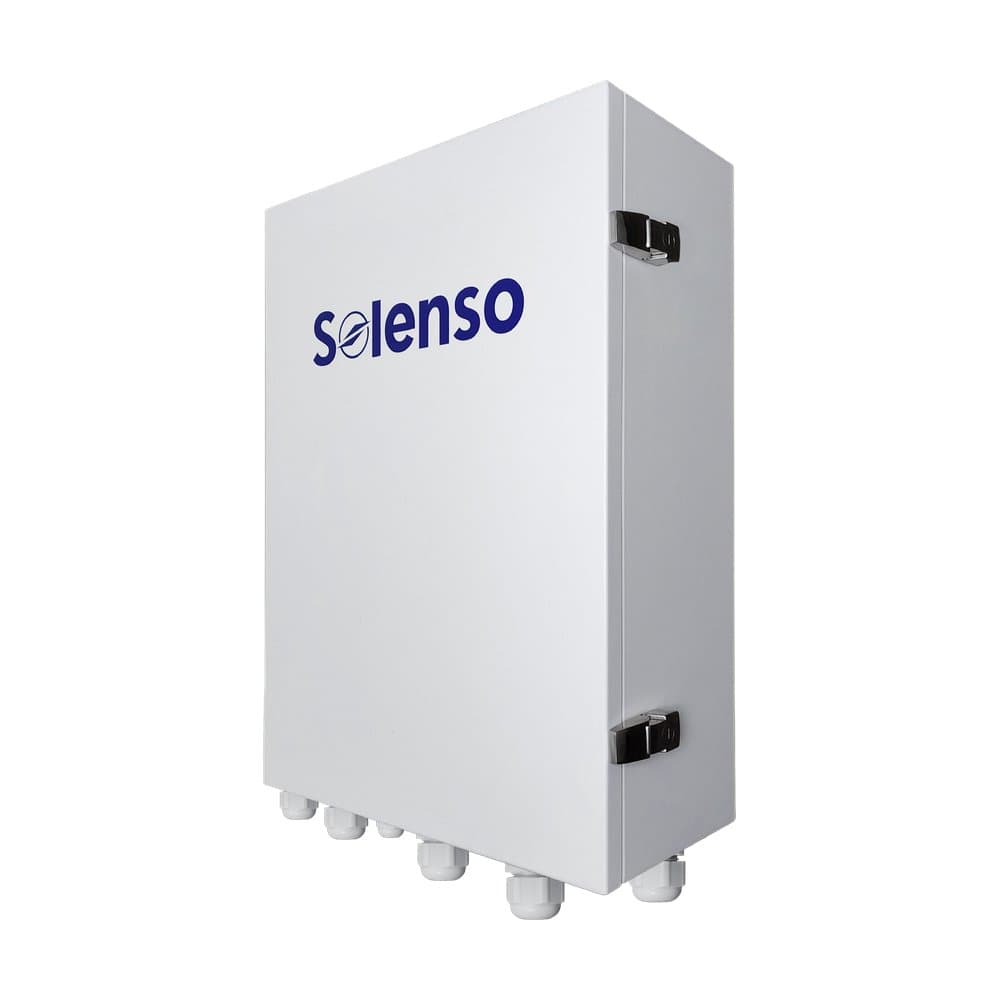

AC BOX T-lite
Cuadro AC trifásico, hasta 18 kW
Protecciones integradas: Contador DTSU666, magnetotérmicos 2P y 4P C32A, diferenciales magnetotérmicos 300 mA tipo B y 30 mA tipo A, protector contra sobretensiones de 20 kA 3P+N.
Potencia: Entrada FV y salida de hasta 18 kW, corriente asignada de 50 A a 230-400 V CA.
Fiabilidad IP65: Cuadro con doble aislamiento, diseñado para exterior, de -35 °C a 70 °C.
Seguimiento en tiempo real: Comunicación con el DTU para seguir la producción y el consumo en la aplicación Solenso.

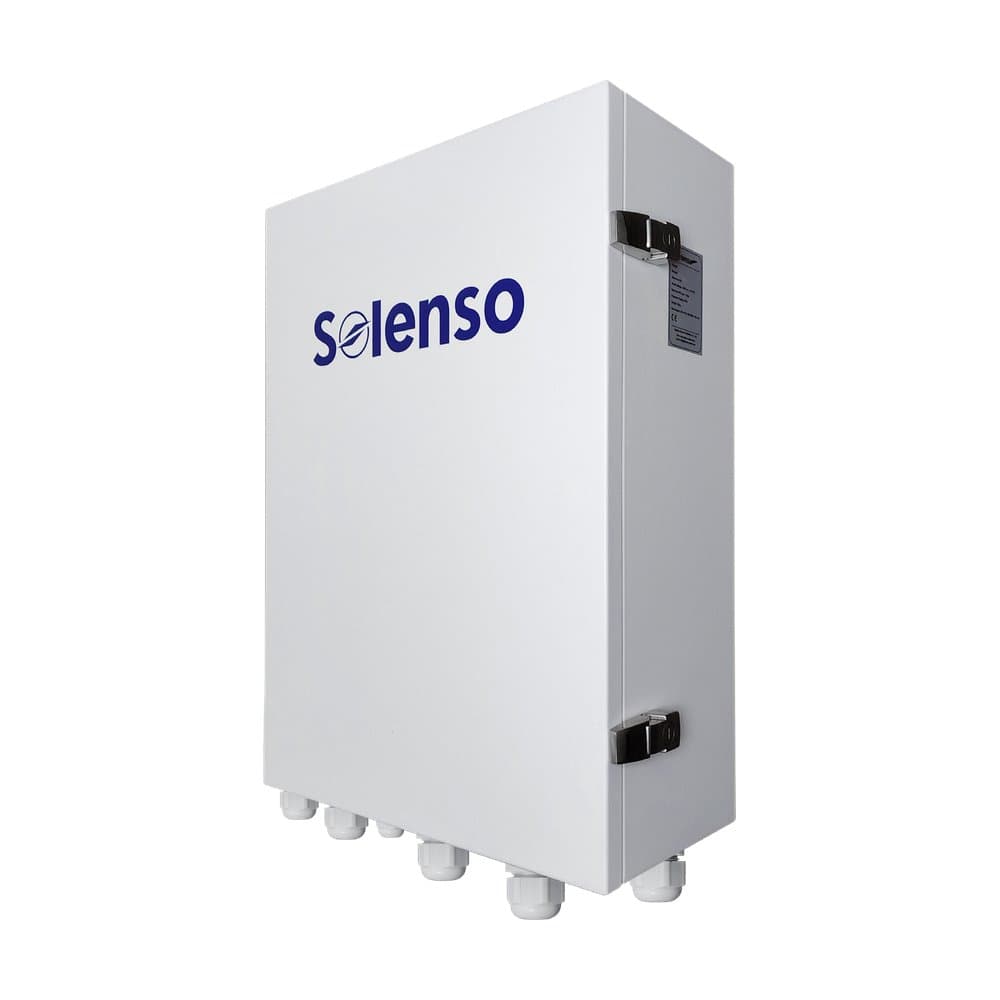

AC BOX SPlus
Cuadro AC monofásico con conmutador de redes, hasta 10 kW
Conmutador de redes: Conmutador automático NXZBN-63S/2B C63A y contactor NCH8 40/02 integrados.
Protecciones integradas: Contador DDSU666, magnetotérmico 2P C32A, diferencial magnetotérmico 300 mA tipo B y protector contra sobretensiones de 20 kA.
Potencia: Entrada FV y salida de hasta 10 kW, corriente asignada de 63 A a 230 V CA.
Fiabilidad IP65: Cuadro con doble aislamiento, diseñado para exterior, de -35 °C a 70 °C.
AC BOX TPlus
Cuadro AC trifásico con conmutador de redes, hasta 24 kW
Conmutador de redes: Conmutador automático NXZBN-63S/4B C50A integrado.
Protecciones integradas: Contador DTSU666, magnetotérmicos 2P y 4P C32A, diferencial magnetotérmico 300 mA tipo B y protector contra sobretensiones de 20 kA 3P+N.
Potencia: Entrada FV y salida de hasta 24 kW, corriente asignada de 50 A a 230-400 V CA.
Fiabilidad IP65: Cuadro con doble aislamiento, diseñado para exterior, de -35 °C a 70 °C.

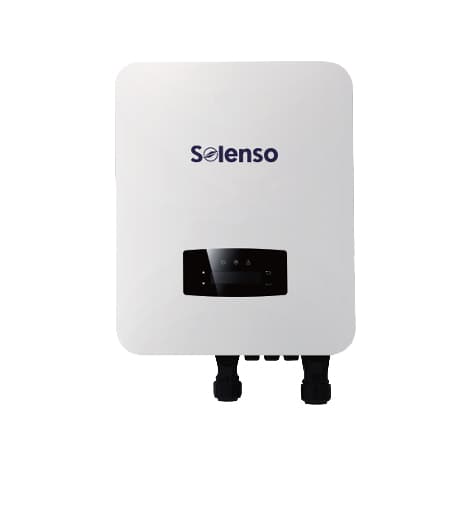

AC Coupler SoWave
Gestión inteligente del almacenamiento y la energía
Compatibilidad universal: Solución compatible con las instalaciones monofásicas existentes y con los microinversores Solenso SG.
Tecnología Grid Former: Activa los microinversores en modo aislado para mantener el suministro incluso en caso de corte eléctrico.
Instalación sencilla: Sistema plug & play con supervisión Wi-Fi integrada y configuración remota desde la aplicación Solenso.
Alta eficiencia: Rendimiento de carga y descarga de hasta el 97,6 %, para un uso óptimo de la energía solar almacenada.
Fiabilidad total: Envolvente monocasco de aluminio, grado de protección IP65, diseñada para resistir el polvo y el agua.
Seguridad reforzada: Protección integrada contra sobretensiones, cortocircuitos, defectos a tierra y detección de funcionamiento en isla.

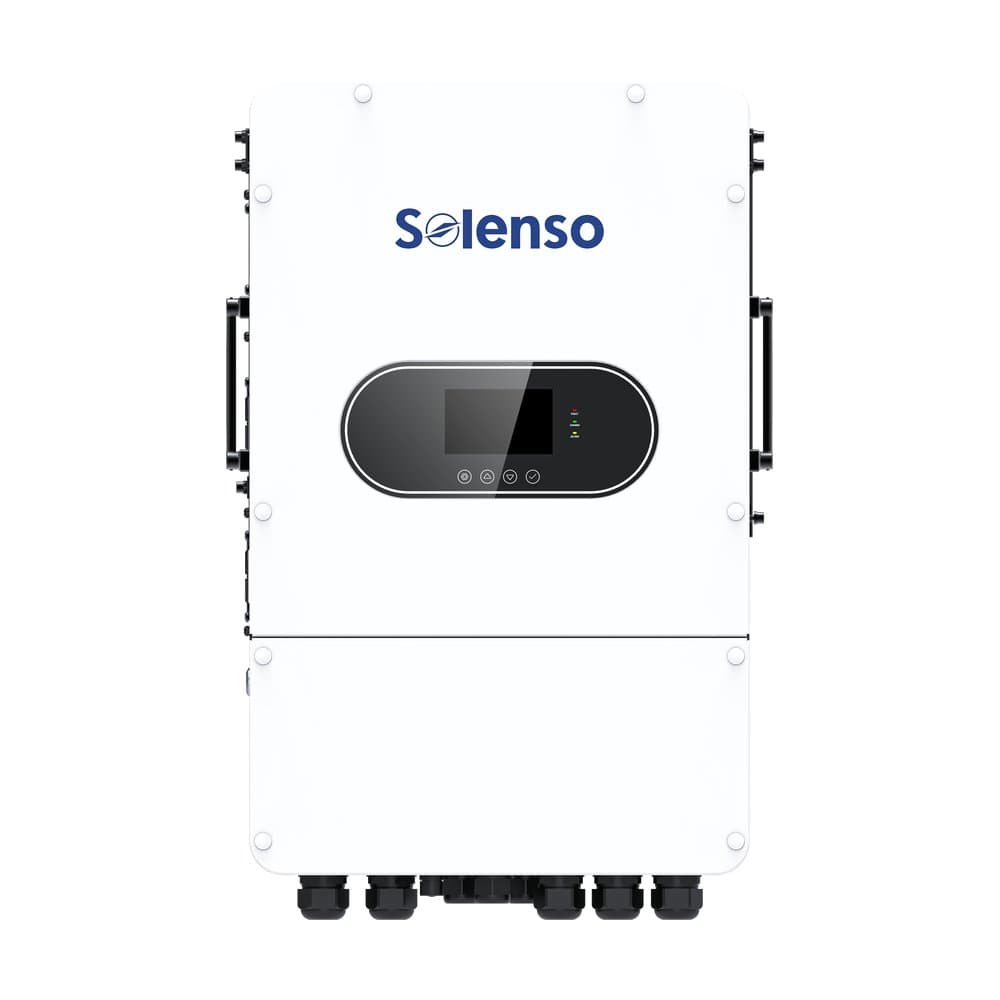

AC Coupler SoWave trifásico
Almacenamiento trifásico de 8 a 12 kW para microinversores serie SG
Para instalaciones existentes: Añade una batería a una instalación trifásica de microinversores serie SG ya en servicio.
Funcionamiento en isla: Mantiene los microinversores en producción sin red, con salida trifásica de onda sinusoidal pura.
Equilibrado de fases: Equilibrado dinámico de la corriente trifásica, sobrecarga breve de hasta 6 HP.
Alta potencia: Carga y descarga de hasta 260 A, rendimiento máximo del 97,5 %, envolvente IP65.
Ingénierie FrançaiseEl enlace entre la producción, el almacenamiento y la red
AC BOX y acopladores AC: conectar con seguridad
Entre los microinversores, la batería, las cargas de la vivienda y la red, el cuadro AC BOX reúne la medición y todas las protecciones que exige la norma NF C 15-100. Entregado cableado, evita montar un cuadro de distribución en obra.
Las versiones S-lite y T-lite cubren instalaciones monofásicas de hasta 10 kW y trifásicas de hasta 18 kW. Las versiones SPlus y TPlus añaden un conmutador automático de redes, hasta 10 kW en monofásico y 24 kW en trifásico.
Para añadir almacenamiento a una instalación de microinversores serie SG ya montada, los acopladores AC SoWave se conectan en el lado de alterna, en monofásico o trifásico, y permiten el funcionamiento en isla en caso de corte de la red.
Solenso Power: una instalación bien conectada, de la producción al almacenamiento.
