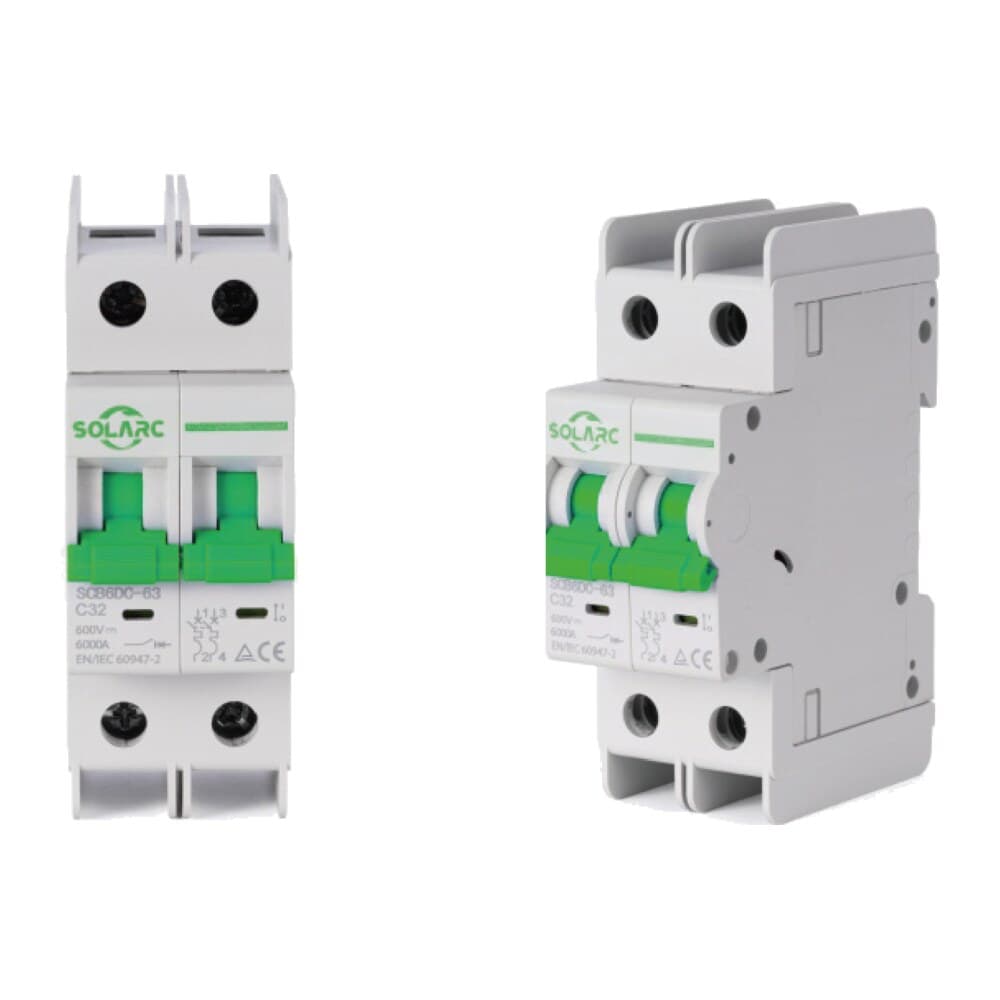

Magnetotérmico CC fotovoltaico SOLARC SCB6DC-63

Q: ¿Por qué un magnetotérmico CC y no uno de alterna en el lado de los paneles?

La corriente continua nunca pasa por cero: el arco que se forma al abrir los contactos no se apaga por sí solo como en alterna. Un magnetotérmico CC está diseñado y ensayado para cortar ese arco a la tensión de las cadenas fotovoltaicas. Uno de alterna, aunque tenga el mismo calibre, no ofrece esa garantía.

Q: ¿Cuántos polos elegir?

La tensión de empleo aumenta con el número de polos cableados en serie: 300 V por polo en el SCB6DC-63. Debe superar la tensión en circuito abierto máxima de la cadena, calculada a la temperatura más baja del lugar. Este cálculo corresponde al instalador.

PROTECCIÓN DE CIRCUITOS FOTOVOLTAICOS HASTA 1.200 V CC Y 63 A

Calibres: 1 a 63 A
Poder de Corte: 10 kA
Tensión Máxima: 1.200 V CC
Norma: IEC 60947-2

Para el lado de continua de la instalación
Diseñado para circuitos fotovoltaicos y de almacenamiento de energía hasta 1.200 V CC, el SCB6DC-63 protege líneas, módulos, inversores y baterías contra sobrecargas y cortocircuitos.
No polarizado, de 1P a 4P
Se conecta en cualquier sentido, lo que elimina el riesgo de inversión durante el montaje. Tensión de empleo de 300 V por polo: 300 V en 1P, 600 V en 2P, 900 V en 3P y 1.200 V en 4P.
Hasta 10 kA de poder de corte
Poder de corte de servicio de 7,5 kA, último de 10 kA, tensión de choque de 6 kV y aislamiento de 1.200 V CC. Trece calibres de 1 a 63 A, en curva B, C o D.

Documentación para descargar

Catalogue-SOLARC-Guide-de-selection-FR.pdf

*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.

Características técnicas

Características eléctricas
	SCB6DC-63
Número de polos	1P, 2P, 3P, 4P
Tensión asignada de empleo	300 V (1P), 600 V (2P), 900 V (3P), 1.200 V (4P) CC
Corriente máxima de la caja	63 A
Calibres	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A
Tensión asignada de aislamiento	1.200 V CC
Tensión de choque	6 kV
Poder de corte de servicio Ics	7,5 kA
Poder de corte último Icu	10 kA
Distancia de arco	50 mm
Tipo de disparo	Magnetotérmico
Curvas de disparo
Disparo térmico	Sin disparo a 1,05 In (≥ 1 h), disparo a 1,30 In (< 1 h)
Curva B	Sin disparo a 4 In, disparo a 7 In (< 0,1 s)
Curva C	Sin disparo a 6,4 In, disparo a 9,6 In (< 0,1 s)
Curva D	Sin disparo a 9,6 In, disparo a 14,4 In (< 0,1 s)
Vida útil y normas
Resistencia mecánica	20.000 maniobras
Resistencia eléctrica	1.500 maniobras
Normas	IEC 60947-2, GB/T 14048.2
Conformidad	CE, RoHS

Preguntas frecuentes

¿Por qué un magnetotérmico CC y no uno de alterna en el lado de los paneles?

La corriente continua nunca pasa por cero: el arco que se forma al abrir los contactos no se apaga por sí solo como en alterna. Un magnetotérmico CC está diseñado y ensayado para cortar ese arco a la tensión de las cadenas fotovoltaicas. Uno de alterna, aunque tenga el mismo calibre, no ofrece esa garantía.

Ver toda la gama de protección

¿Cuántos polos elegir?

La tensión de empleo aumenta con el número de polos cableados en serie: 300 V por polo en el SCB6DC-63. Debe superar la tensión en circuito abierto máxima de la cadena, calculada a la temperatura más baja del lugar. Este cálculo corresponde al instalador.

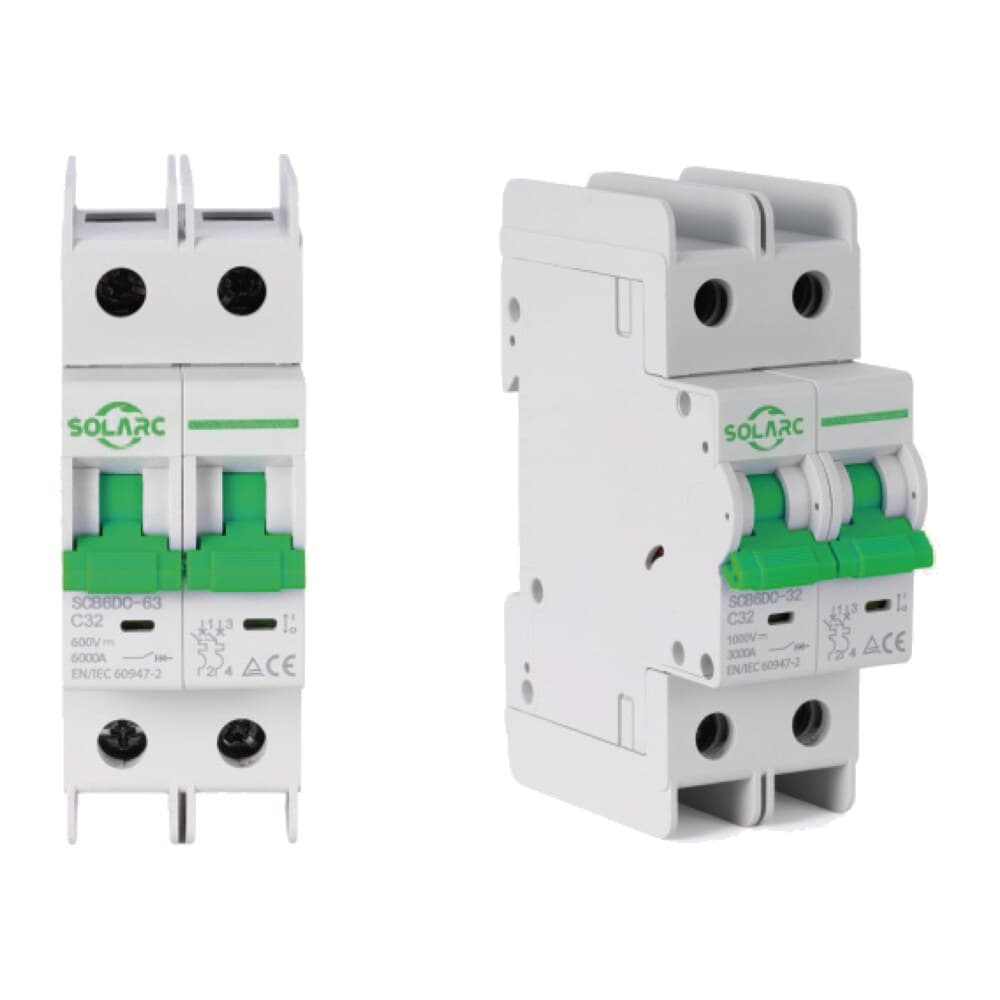

Ver el SCB6DC-32, hasta 1.000 V en 2P
