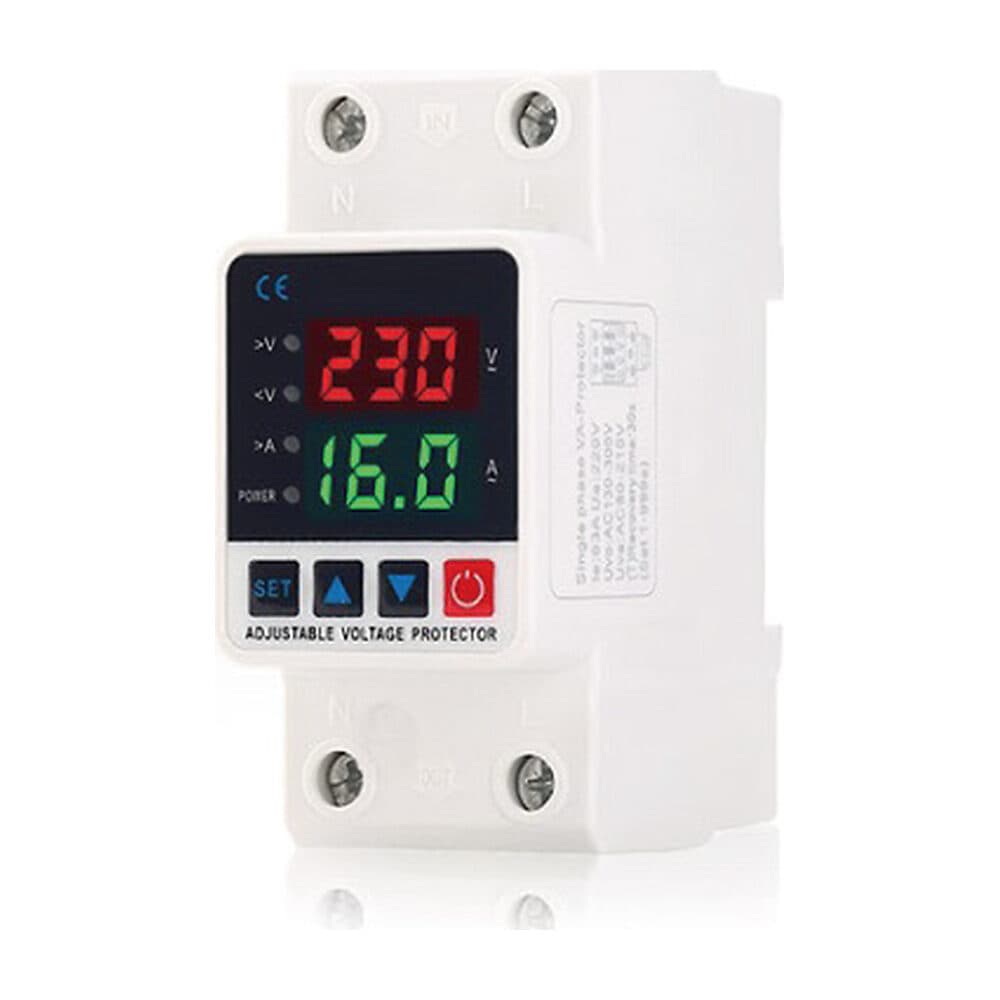

Protector de sobretensión y subtensión SOLARC SCS6-VA2 monofásico
TENSIÓN, CORRIENTE, POTENCIA Y FRECUENCIA EN PANTALLA, CORTE AL PRIMER DEFECTO
- Corriente Máxima
- 40, 63, 80 o 100 A
- Umbral de Sobretensión
- 130 a 300 V
- Umbral de Subtensión
- 80 a 210 V
- Precisión
- < 1 %
Tres protecciones en un módulo
Sobretensión, subtensión y sobreintensidad, con temporización contra los disparos intempestivos. El relé se reconecta solo cuando la red vuelve a la normalidad.
Medidas en pantalla
Gran pantalla LED: tensión, corriente, potencia y frecuencia, en desfile automático o a demanda. Precisión de tensión inferior al 1 %, indicadores de defecto de tensión y corriente.
Ajustes y formato
Umbrales ajustables con las teclas Set, arriba y abajo, histéresis de 5 V, disparo en 0,5 s por sobretensión. 81 × 36 × 66 mm en carril DIN, de -25 a +55 °C. Funciona también en continua, de 85 a 300 V.
Documentación para descargar
*Las imágenes de los productos pueden representar la gama de productos, o ser solo ilustrativas, y pueden no representar exactamente el producto.
Características técnicas
| SCS6-VA2 | |
|---|---|
| Referencias ofrecidas por Solenso | |
| SCS6-VA2 | 230 V AC, monofásico |
| Características eléctricas | |
| Alimentación | L, N: 220 V AC, o 85 a 300 V DC |
| Frecuencia | 40, 50, 60 o 70 Hz |
| Corriente máxima de funcionamiento | 40, 63, 80 o 100 A |
| Rango de ajuste de sobretensión | 130 a 300 V |
| Rango de ajuste de subtensión | 80 a 210 V AC, 85 a 210 V DC |
| Histéresis | 5 V |
| Temporización de sobretensión | 0,5 s |
| Precisión de tensión | < 1 % |
| Tensión de fase máxima en servicio | 350 V |
| Entorno | |
| Dimensiones | 81 × 36 × 66 mm |
| Temperatura ambiente | -25 a +55 °C |
| Humedad | < 50 % a 40 °C, sin condensación |
| Altitud | ≤ 2000 m |
| Montaje | Carril DIN de 35 mm |
Preguntas frecuentes
¿Monofásico SCS6-VA2 o trifásico SCS6-N6VA2?
El SCS6-VA2 protege una alimentación monofásica y deja pasar hasta 100 A según la versión. El SCS6-N6VA2 vigila las tres fases de una red trifásica y detecta además el desequilibrio y el orden de fases incorrecto.
